DH-III打滑檢測器說明書

概述：

本機用于帶式輸送機運行中膠帶與主動滾筒出現打滑（失速）故障，可防止由于打滑所造成的嚴重事故的發生。本機還可用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或超速保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到廣泛的應用。

工作原理：

本套檢測器允許在AC220V±10%，50Hz的工作電壓范圍內使用，測速范圍在20~999r/min輸出狀態，常閉型。當出輪（從動盤）隨膠帶機運行而帶動內脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經觸發-放大-輸出，然后再進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑速度、超速速度等等。同時，執行電路輸出相應的開關信號，達到監測目的。帶速可根據用戶提供而定，請用戶在訂購時給予注明，帶寬與檢測器無關。

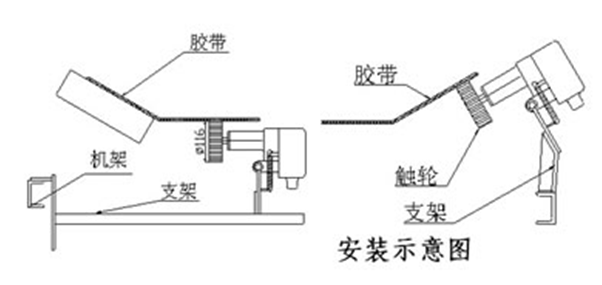

安裝及使用：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求：

打滑檢測器裝置按膠帶運行方向順向放置，觸輪距膠帶邊緣200-300mm。

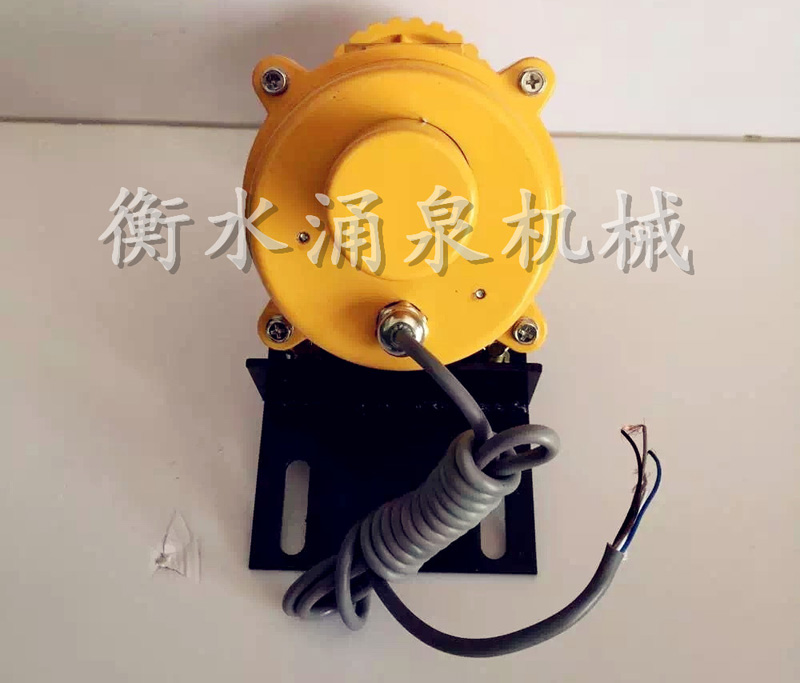

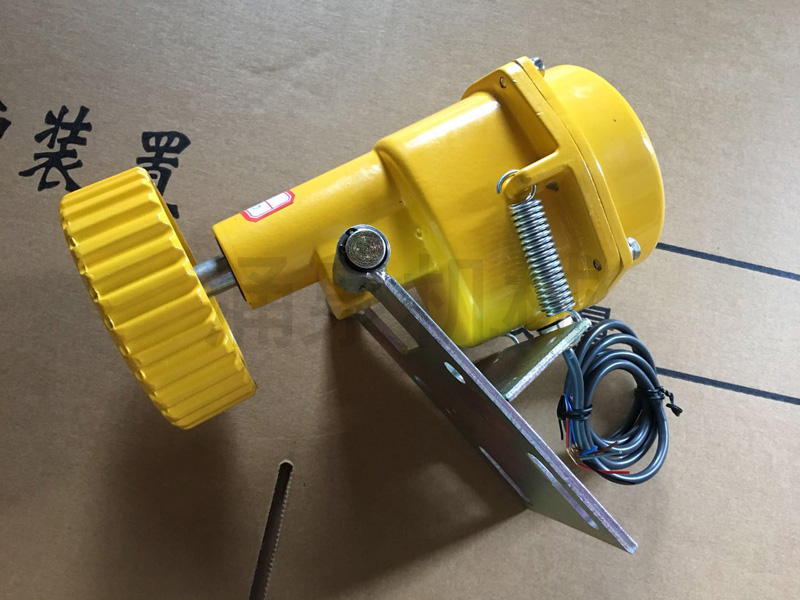

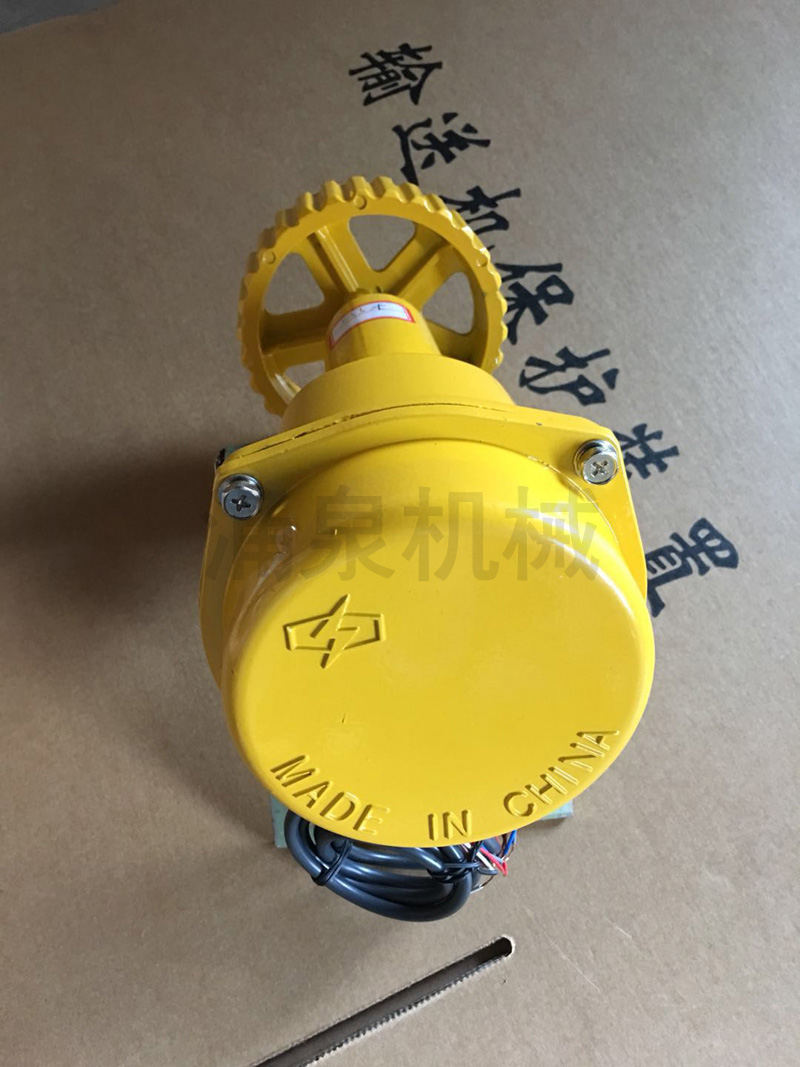

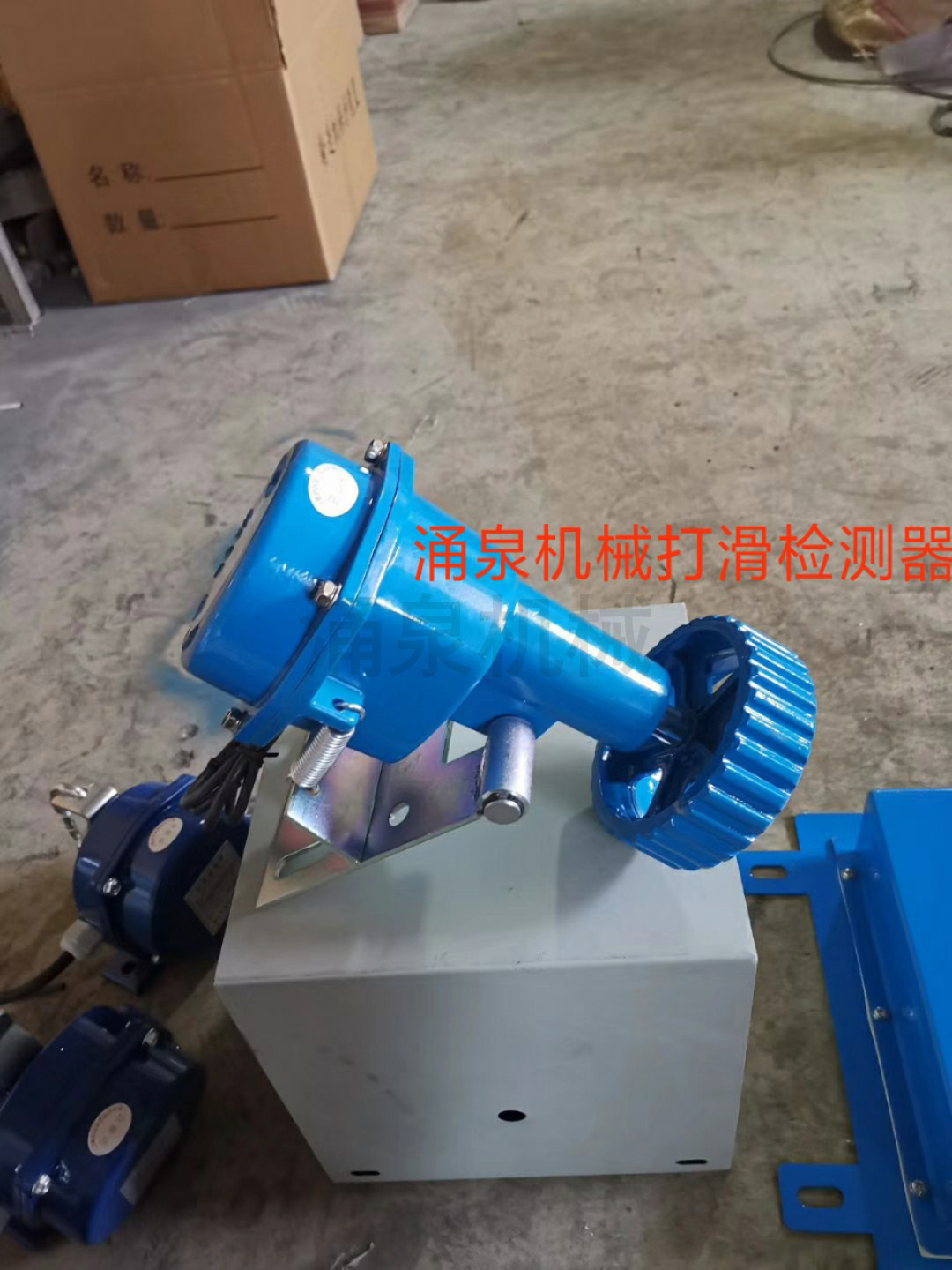

結構特性：

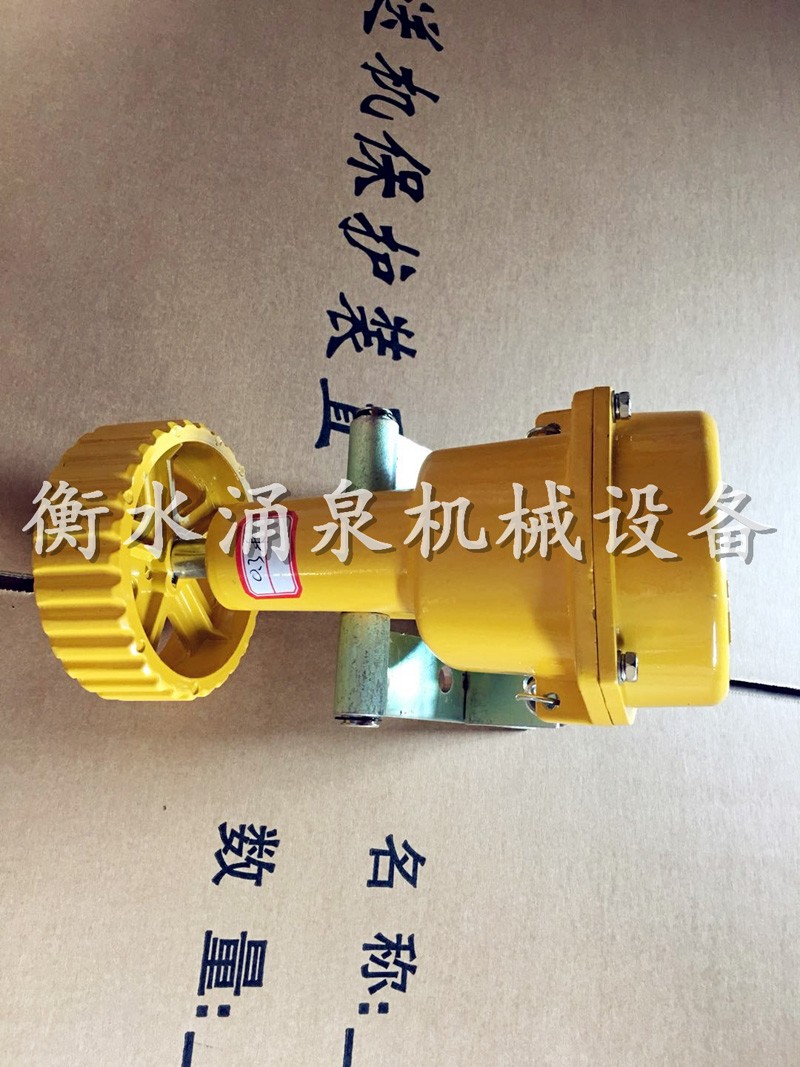

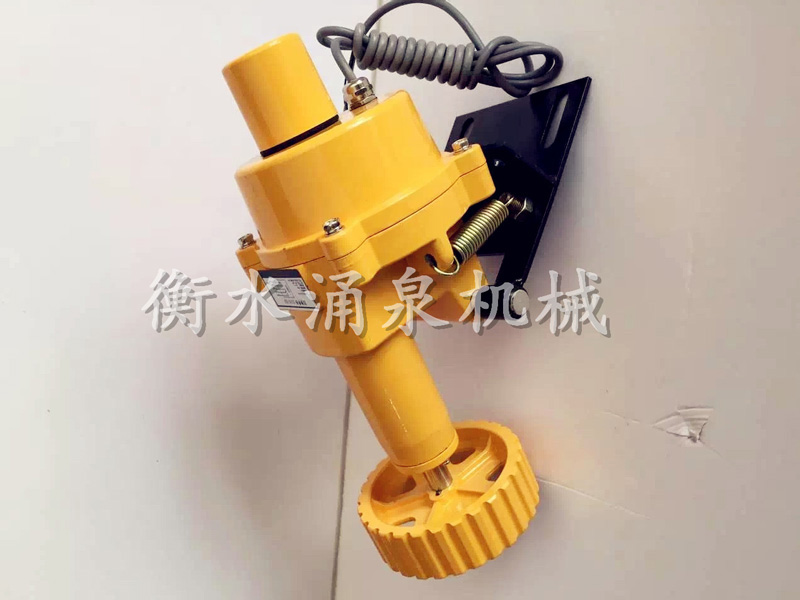

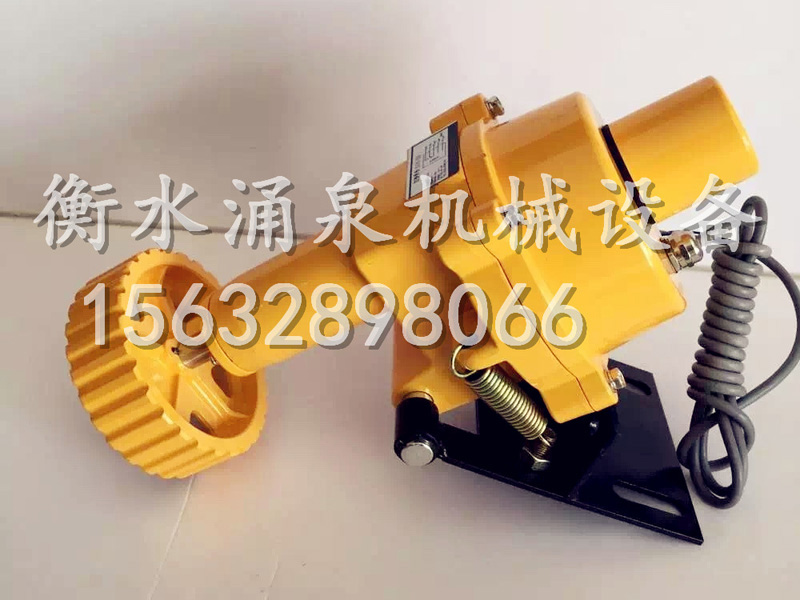

本機由繼電器、連接軸、觸輪、支臂等構成。安裝方便，使用安全。由于安裝在回程膠帶的上面，整機運行平穩，且避免了老式產品出故障時對膠帶的損傷。

殼體采用鋁合金鑄造，表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強。

整機防護等級高，可達IP65適宜惡劣條件下工作。

技術參數：

環境溫度：-20℃~ +60℃；

相對濕度：不大于80%

觸點數量：常開：1  常閉：1     六線繼電器輸出5A /220V

帶速： 0.5~5.0米/秒

輸出方式：干接點輸出AC 380V  5A或DC 12-50V  5A，因輸出為固態繼電器，選購時應注明用于直流或交流條件。（適用于阻性或感性負載）

防護等級：IP65

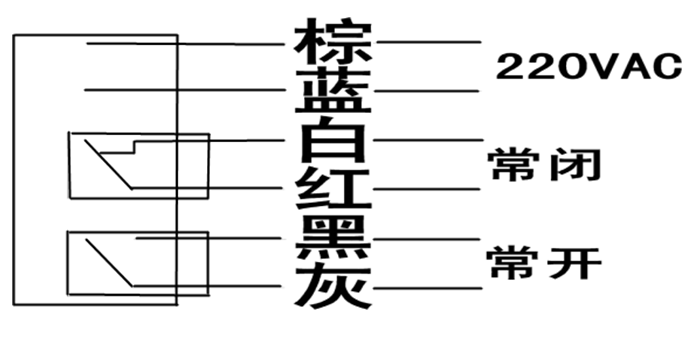

接線方法：本機出廠自帶6芯電纜，棕藍為220V電源，白紅為常閉，黑灰為常開。
